Која је петослојна структура вишеслојне композитне цеви?

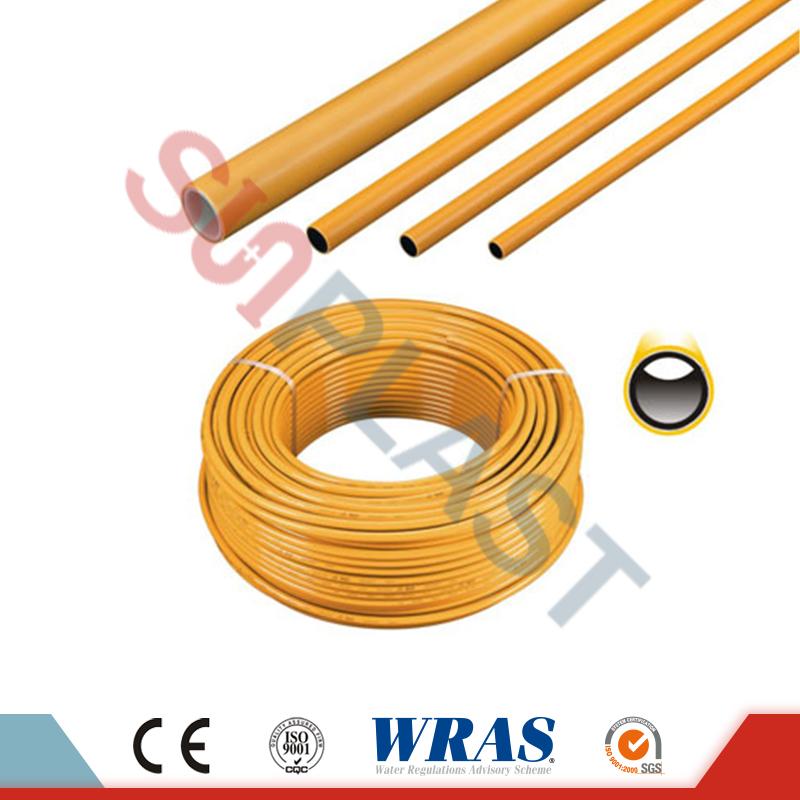

Вишеслојна композитна цев, која се често назива ПЕКС-АЛ-ПЕКС цев, је софистицирани инжењерски производ који комбинује најбоља својства пластике и метала у једно решење за цеви високих перформанси. Петослојна структура је кључ за њене супериорне перформансе, а разумевање функције сваког слоја је од суштинског значаја за водоинсталатере, извођаче радова и менаџере објеката. Пет слојева се састоје од: унутрашњег слоја полиетилена (ПЕКС), првог слоја лепка, централног алуминијумског језгра, другог лепљивог слоја и спољашњег слоја полиетилена (ПЕКС). Ова симетрична конструкција обезбеђује цеви изузетну снагу, флексибилност, отпорност на корозију и термичку стабилност. У Нингбо Сунпласт Пипе Цо., Лтд., наша фабрика производи петослојнеВишеслојна цеввише од 18 година, а ми смо побољшали материјале и процесе како бисмо постигли оптималну адхезију слоја, конзистентност димензија и дугорочну поузданост.

Петослојна структура није произвољна; сваки слој је пажљиво одабран и позициониран у складу са специфичним инжењерским захтевима. Унутрашњи и спољашњи ПЕКС слојеви пружају хемијску отпорност, ниско трење и заштиту од корозије. Алуминијумско језгро нуди апсолутну баријеру за кисеоник, стабилност димензија и структурну чврстоћу. Два слоја лепка су критична за везивање пластичних и металних слојева, обезбеђујући да се цев понаша као јединствени композит у свим радним условима. Ова комбинација резултира цевима које имају нижи коефицијент топлотног ширења од цеви од чисте пластике, пропустљивост кисеоника која је близу нуле и притисак пуцања који је конкурент металним цевима. У овом свеобухватном водичу ћемо анализирати својства материјала сваког слоја, технике производње и доприносе перформансама. Такође ћемо обезбедити детаљне техничке спецификације, параметре контроле квалитета и примере примене у стварном свету из великог искуства наше фабрике на терену.

Садржај

• 1. Која је функција унутрашњег и спољашњег ПЕКС слоја?
• 2. Како алуминијумско језгро побољшава перформансе цеви?
• 3. Која је улога два адхезивна слоја у петослојној структури?
• 4. Које су кључне техничке спецификације наше вишеслојне цеви?
• Често постављана питања (ФАК)
• Закључак и консултације о производу

Која је функција унутрашњег и спољашњег ПЕКС слоја?

Унутрашњи и спољашњи слојеви петослојне вишеслојне цеви су направљени од умреженог полиетилена (ПЕКС), полимера високих перформанси који је хемијски умрежен ради побољшања његових термичких и механичких својстава. Унутрашњи слој је у директном контакту са течношћу која се транспортује, тако да мора бити инертан, гладак и отпоран на хемијске нападе. Спољни слој делује као заштитни штит од механичких оштећења, УВ зрачења и хемикалија из околине. Оба слоја доприносе флексибилности цеви, омогућавајући јој да се савија и усмерава око препрека без пуцања. АтНингбо Сунпласт Пипе Цо., Лтд., користимо премиум разред ПЕКС-Б (унакрсно повезан силаном) за нашу вишеслојну цев, која нуди врхунску отпорност на хлор, хлорамине и воду на високим температурама, обезбеђујући дуг радни век у захтевним применама.

Кључне функције и својства ПЕКС слојева у нашој вишеслојној цеви:

• Хемијска отпорност:ПЕКС је отпоран на широк спектар хемикалија, укључујући киселине, алкалије и соли које се обично налазе у води за пиће и индустријским течностима. Не рђа, каменац и не кородира, обезбеђујући константан квалитет и проток воде.
• Унутрашња површина са малим трењем:Унутрашњи ПЕКС слој има глатку површину са храпавошћу мањом од 0,4 микрометра, што минимизира пад притиска и спречава накупљање наслага или биофилма. Ово побољшава хидрауличку ефикасност и смањује трошкове пумпања.
• Термичка стабилност:Наши ПЕКС слојеви могу да издрже сталне радне температуре до 95°Ц и краткорочне врхове од 110°Ц, што их чини погодним и за системе за снабдевање топлом водом и за грејање.
• Флексибилност и руковање:ПЕКС слојеви пружају цеви флексибилност да се савијају до минималног радијуса од 5 пута већег од пречника цеви (помоћу опруге за савијање), што смањује број потребних фитинга и поједностављује инсталацију у уским просторима.
• УВ заштита:Спољни ПЕКС слој је формулисан са чађом и УВ стабилизаторима како би се одупирао деградацији услед излагања сунчевој светлости, омогућавајући цеви да се чувају на отвореном током дужег периода без пропадања.

Перформансе ПЕКС слојева су потврђене кроз низ ригорозних тестова у нашој фабрици. Спроводимо дуготрајно испитивање хидростатичког притиска (према ИСО 1167) да бисмо потврдили да ПЕКС слојеви одржавају свој интегритет под сталним притиском и температуром. Такође вршимо тестове убрзаног старења у хлорисаној води (4 ппм хлора, 90°Ц) да бисмо симулирали 50 година радног века. Наши резултати доследно показују да наши ПЕКС слојеви задржавају преко 85 процената своје првобитне затезне чврстоће након 10.000 сати излагања, потврђујући њихову изузетну издржљивост. Ова поузданост је разлог зашто се нашој вишеслојној цеви верује у критичним применама као што су болничко водоснабдевање, даљинско грејање и нафтне платформе на мору.

Поред тога, унутрашњи ПЕКС слој је произведен од материјала за храну који су у складу са стандардима НСФ 61, ВРАС и ДВГВ В270 за контакт са водом за пиће. Ово осигурава да цев не испушта штетне материје у воду, што је чини безбедном за стамбене и комерцијалне системе питке воде. Наша фабрика у Сунпласт-у врши свеобухватан тест екстракције на свакој серији ПЕКС смоле како би потврдио њену усклађеност са најстрожим светским стандардима. Са унутрашњим и спољашњим ПЕКС слојевима који обезбеђују хемијску отпорност, флексибилност и заштиту, петослојна структура успоставља чврсту основу за свеукупне перформансе цеви.

Како алуминијумско језгро побољшава перформансе цеви?

У срцу петослојне вишеслојне цеви лежи алуминијумско језгро, непрекидна, заварена алуминијумска цев која обезбеђује цеви са својом карактеристичном крутошћу, баријером за кисеоник и термичком стабилношћу. Алуминијумско језгро је обично направљено од легуре 1100 или 3003, која нуди добар баланс чврстоће, отпорности на корозију и могућности обликовања. Произведен је роловањем траке од алуминијума у ​​цев, а затим заваривањем уздужног шава коришћењем процеса високофреквентног индукционог заваривања. Ово резултира бешавном, гасоотпорном баријером која је неопходна за перформансе цеви у системима за грејање и воду. Алуминијумско језгро је такође одговорно за способност цеви да задржи свој облик када је савијено, јер задржава трајну деформацију (повратак опруге) која омогућава да се цев води без сталног стезања.

Кључне функције и својства алуминијумског језгра у нашој вишеслојној цеви:

• Апсолутна баријера кисеоника:Алуминијумски слој је непропустан за кисеоник, са брзином дифузије кисеоника мањом од 0,02 мг/(м²·дан), што је далеко испод стандардних захтева ДИН 4726. Ово спречава улазак кисеоника у воду у системима затворене петље, елиминишући примарни узрок корозије у челичним радијаторима, пумпама и котловима.
• Стабилност димензија:Алуминијумско језгро ограничава топлотну експанзију ПЕКС слојева, дајући вишеслојној цеви коефицијент топлотног ширења од приближно 0,025 мм/м°Ц, у поређењу са 0,15 мм/м°Ц за стандардни ПЕКС. Ово елиминише потребу за експанзијским петљама у већини инсталација и спречава да се цев савија или извија под температурним променама.
• Структурна снага:Алуминијумско језгро повећава притисак цеви на пуцање и отпорност на гњечење или удар. Наша вишеслојна цев има притисак пуцања до 80 бара (за цев 16к2мм), што је знатно веће од ПЕКС цеви и упоредиво са бакром.
• Задржавање облика:Када је вишеслојна цев савијена, алуминијумско језгро се подвргава пластичној деформацији, омогућавајући цеви да задржи облик без враћања уназад. Ово поједностављује инсталацију, јер се цев може формирати тако да прати потребну путању, а затим фиксирати уз минимално стезање.
• Расипање топлоте у подном грејању:Алуминијумско језгро делује као распршивач топлоте, дистрибуирајући топлоту из топле воде равномерније по површини пода, смањујући температурне градијенте и побољшавајући ефикасност система.

Алуминијумско језгро је произведено коришћењем заштићеног процеса заваривања који обезбеђује непрекидан шав без оштећења. Наша фабрика врши 100% недеструктивно испитивање завареног шава коришћењем испитивања вртложним струјама, потврђујући да шав нема пукотина или шупљина које би могле да угрозе баријеру кисеоника. Такође спроводимо тест пуцања на насумичне узорке да бисмо потврдили да алуминијумско језгро може да издржи најмање 2,5 пута већи радни притисак. Ова ригорозна контрола квалитета осигурава да алуминијумско језгро у свакој вишеслојној цеви ради поуздано током очекиваног 50-годишњег радног века производа.

Практични пример из система даљинског грејања у Скандинавији илуструје критичну улогу алуминијумског језгра. Систем користи нашу вишеслојну цев за транспорт топле воде на 90°Ц кроз мрежу од 2 км. Кисеоничка баријера коју обезбеђује алуминијумско језгро спречила је било какву корозију компоненти челичне цеви, а ниско топлотно ширење је омогућило да се цев положи директно у бетон без дилатационих спојева. Систем је у функцији 12 година без кварова у вези са цевима, што показује дугорочну вредност алуминијумског језгра. У Нингбо Сунпласт Пипе Цо., Лтд., ми континуирано пратимо перформансе наших алуминијумских језгара кроз дуготрајне тестове старења, осигуравајући да задрже своја својства баријере и механичку чврстоћу током деценија рада.

Која је улога два адхезивна слоја у петослојној структури?

Два слоја лепка у петослојној вишеслојној цеви се често занемарују, али су апсолутно критични за интегритет и перформансе цеви. Постављени између унутрашњег ПЕКС слоја и алуминијумског језгра, и између алуминијумског језгра и спољашњег ПЕКС слоја, ови слојеви лепка стварају трајну, хемијску везу која обезбеђује да цев делује као јединствени, уједињени композит. Без ових слојева лепка, ПЕКС и алуминијум би се одвојили под стресом, температурним циклусом или притиском, што би довело до деламинације, што би угрозило баријеру кисеоника и структурну чврстоћу. Адхезивни слојеви су типично направљени од специјално формулисаног полиетилена накалемљеног анхидридом малеинске киселине, који је способан да се веже и за неполарни ПЕКС и за површину поларног алуминијум оксида. Наша фабрика у Нингбо Сунпласт Пипе Цо., Лтд. је развила власнички формулацију лепка која обезбеђује изузетну снагу везе и отпорност на хидролизу и термичку деградацију.

Кључне функције и својства слојева лепка у нашој вишеслојној цеви:

• Хемијско везивање:Адхезивни слојеви стварају ковалентну везу између ПЕКС слојева и алуминијумског језгра, спречавајући раздвајање чак и када је цев подвргнута вибрацијама, савијању или термичком циклусу. Чврстоћа везе се тестира помоћу теста љуштења, где се трака ширине 10 мм ољушти под углом од 90 степени; наши слојеви лепка доследно постижу чврстоћу одлепљивања од преко 3 Н/мм, што премашује индустријски стандард од 2,5 Н/мм.
• Расподела стреса:Адхезивни слојеви делују као интерфејс за ублажавање напрезања, распоређујући напон који би иначе био концентрисан на интерфејсу ПЕКС-алуминијум. Ово смањује ризик од микро-пукотина у алуминијумском језгру или ПЕКС слојевима, повећавајући укупну отпорност цеви на замор.
• Отпорност на хидролизу:Наша формулација лепка је дизајнирана да издржи хидролизу, чак и у условима топле воде до 95°Ц. Тестови убрзаног старења показују да снага везе остаје изнад 90 процената своје почетне вредности након 5.000 сати потапања у воду на 95°Ц, што показује његову дугорочну поузданост.
• Термичка стабилност:Адхезивни слојеви одржавају своја својства везивања у широком температурном опсегу, од -40°Ц до 110°Ц, обезбеђујући да цев остане јединствена структурна јединица у свим условима рада.
• Компатибилност обраде:Лепак се наноси као растопљени филм током процеса коекструзије, обезбеђујући да формира уједначен слој без празнина између ПЕКС-а и алуминијума. Наша фабрика користи вишеслојну коекструзијску линију која наноси слојеве лепка у прецизним дебљинама, обично између 0,1 и 0,15 мм, како би се обезбедила оптимална адхезија без додавања непотребне тежине или трошкова материјала.

Перформансе слојева лепка су проверене кроз свеобухватан програм тестирања у нашој фабрици. Изводимо тест ољуштења од 90 степени на тракама ширине 10 мм, мерећи силу потребну да се ПЕКС одвоји од алуминијума. Наш критеријум прихватања је минимална чврстоћа на љуштење од 2,8 Н/мм, а ми тестирамо узорке из сваке смене производње да бисмо обезбедили конзистентност. Такође подвргавамо цеви термичком циклусном тесту, мењајући температуру од -20°Ц до 95°Ц током 500 циклуса, а затим понављамо тест огуљивања. Наши резултати показују да слојеви лепка задржавају чврстоћу везе чак и након екстремних термичких циклуса, потврђујући да ће наша вишеслојна цев остати у потпуности везана током свог радног века.

Искуство на терену додатно потврђује важност слојева лепка. У примени која укључује систем грејања пода у пословној згради, слојеви лепка у нашој вишеслојној цеви су обезбедили да цев задржи свој интегритет баријере кисеоника чак и након 10 година термичког циклуса. Власник зграде је пријавио да нема проблема са корозијом у системским пумпама и вентилима, који су били заштићени баријером за кисеоник. Овај случај наглашава да слојеви лепка нису само пасивне компоненте; они активно доприносе укупној издржљивости и поузданости цеви. У Нингбо Сунпласт Пипе Цо., Лтд., настављамо са иновацијама у технологији лепка, развијајући нове формулације које побољшавају брзину лепљења и смањују време очвршћавања, додатно побољшавајући квалитет и конзистентност наше вишеслојне цеви.

Које су кључне техничке спецификације наше вишеслојне цеви?

Нингбо Сунпласт Пипе Цо., Лтд. производи свеобухватан асортиман петослојних вишеслојних цеви за различите примене у водоводу, грејању и хлађењу. Наша линија производа укључује величине од 16 мм до 75 мм спољашњег пречника, са оценама притиска од ПН10 до ПН25. Сви наши производи за вишеслојне цеви произведени су у складу са ИСО 9001, ИСО 14001 и испуњавају захтеве ДИН 16836, АСТМ Ф1282 и ГБ/Т 19473. Табела у наставку сумира кључне техничке спецификације за наше најпопуларније величине вишеслојних цеви, које се користе у стамбеним и индустријским пројектима широм света, комерцијалним, комерцијалним. Наша фабрика такође може произвести прилагођене димензије цеви и дужине намотаја како би задовољиле специфичне захтеве пројекта.

Поред стандардних величина, наша фабрика нуди серију високог притиска (ПН25) са дебљим зидовима за индустријске и високоградње. Такође нудимо наменску вишеслојну цев за подно грејање, која има смањену дебљину алуминијума за повећану флексибилност. Сви наши производи за вишеслојне цеви су тестирани на чврстоћу љуштења (адхезија између слојева) и хидраулични притисак пуцања у нашој лабораторији. Пружамо 50-годишњу гаранцију на наше вишеслојне цеви када се инсталирају у складу са нашим смерницама и користе у оквиру специфицираних граница температуре и притиска.

Наш процес контроле квалитета укључује 100% инспекцију алуминијумског завареног шава помоћу ултразвучне детекције грешака и високонапонско тестирање варница на цеви за откривање рупица у премазу. Сваки намотај вишеслојне цеви је означен јединственим бројем серије, што омогућава потпуну следљивост од сировина до готовог производа. Наша фабрика у Нингбо Сунпласт Пипе Цо., Лтд. такође нуди прилагођене опције боја (беле, сиве или црвено-плаве пруге) за лаку идентификацију водова топле и хладне воде. Са нашим обимним залихама и флексибилним производним капацитетима, можемо да испоручимо вишеслојне цеви на било коју локацију у року од 2-4 недеље. Такође пружамо свеобухватну техничку подршку, укључујући хидрауличне прорачуне, анализу проширења и обуку за инсталацију.

Често постављана питања (ФАК)

Питање 1: Зашто је петослојна структура боља од трослојне за вишеслојне цеви?

Одговор: Петослојна структура обезбеђује супериорно везивање и издржљивост у поређењу са трослојном структуром. У трослојној цеви, ПЕКС слој је директно везан за алуминијумско језгро без наменских лепљивих слојева, што може довести до раслојавања током времена, посебно под термичким циклусима и флуктуацијама притиска. Два слоја лепка у нашој петослојној вишеслојној цеви стварају хемијску везу која је јача и отпорнија на хидролизу, обезбеђујући да цев задржи свој структурни интегритет и баријеру за кисеоник током целог радног века. Због тога су петослојне цеви пожељан избор за захтевне примене у грејању и водоводу.

Питање 2: Може ли алуминијумско језгро у петослојној цеви кородирати током времена?

Одговор: Алуминијумско језгро у нашој вишеслојној цеви је у потпуности инкапсулирано унутрашњим и спољашњим ПЕКС слојевима, који су повезани слојевима лепка. То значи да алуминијум никада не долази у контакт са водом или ваздухом, тако да не може кородирати. Чак иу случају да се цев пресече, изложена алуминијумска ивица се брзо заптива пузањем ПЕКС слојева, што је својство самозалечења материјала. Наша фабрика је тестирала ову способност самоизлечења и потврдила да се баријера кисеоника обнавља у року од 24 сата на собној температури. Као резултат, алуминијумско језгро остаје без корозије током читавог века трајања цеви.

Питање 3: Како петослојна структура утиче на топлотну проводљивост цеви и губитак топлоте?

Одговор: Петослојна структура, са својим алуминијумским језгром, смањује топлотну проводљивост у поређењу са цевима од чистог бакра. Алуминијумско језгро има топлотну проводљивост од око 200 В/(м·К), што је знатно ниже од бакра (385 В/(м·К)). Међутим, ПЕКС слојеви имају много нижу проводљивост (0,35 В/(м·К)), тако да је укупна ефективна топлотна проводљивост вишеслојних цеви много нижа од бакра. Ово резултира до 40 посто мањим губицима топлоте у системима топле воде, побољшавајући енергетску ефикасност. Код подног грејања, алуминијумско језгро равномерно шири топлоту, смањујући температурне градијенте и побољшавајући ефикасност система. Наша фабрика обезбеђује детаљне податке о топлотним перформансама како би помогли инжењерима да оптимизују дизајн система.

Питање 4: Да ли су петослојне цеви погодне за употребу са свим врстама фитинга и прикључних система?

Одговор: Да, петослојна вишеслојна цев је компатибилна са широким спектром система повезивања, укључујући прес фитинге, компресионе фитинге и фитинге за утискивање. Међутим, неопходно је користити фитинге који су посебно дизајнирани за вишеслојне композитне цеви, јер прилагођавају спољашњи пречник цеви и обезбеђују правилно заптивање. Наша фабрика препоручује употребу прес фитинга са О-прстеновима за најпоузданије, непропусне везе. Нудимо свеобухватан асортиман компатибилних фитинга и пружамо детаљна упутства за уградњу. За најбоље резултате, увек пратите упутства произвођача фитинга и користите исправне алате за сечење, скидање ивица и пресовање.

Питање 5: Које сертификате поседује Нингбо Сунпласт Пипе Цо., Лтд. за своју петослојну вишеслојну цев?

Одговор: Наши петослојни производи за вишеслојне цеви су сертификовани у складу са више међународних стандарда: ИСО 9001 (Управљање квалитетом), ИСО 14001 (Управљање животном средином), ДИН 16836, АСТМ Ф1282, ГБ/Т 19473 и ВРАС (Саветодавна шема о прописима о водама за тржиште Велике Британије). Такође поседујемо КИВА сертификат за примену гаса и одобрење ДВГВ (Немачко удружење за гас и воду) за воду за пиће. Поред тога, нашу фабрику редовно ревидирају СГС и ТУВ Рхеинланд како би се осигурала усклађеност са најновијим стандардима. Обезбеђујемо комплетан сет извештаја и сертификата независних произвођача уз сваку пошиљку, обезбеђујући потпуну следљивост и усклађеност са локалним прописима.

Закључак: петослојна структура пружа неупоредиве перформансе

Петослојна структура вишеслојне композитне цеви је сведочанство о савременом инжењерству материјала. Сваки слој – унутрашњи ПЕКС, лепак, алуминијумско језгро, лепак и спољашњи ПЕКС – игра специфичну и суштинску улогу у пружању врхунских перформанси цеви. Од хемијске отпорности и флексибилности ПЕКС слојева, преко кисеоничке баријере и стабилности димензија алуминијумског језгра, до чврстоће лепљења слојева лепка, свака компонента је оптимизована за поузданост и дуговечност. У Нингбо Сунпласт Пипе Цо., Лтд., наша фабрика је усавршила производњу петослојних вишеслојних цеви, обезбеђујући да свака цев испуњава највише стандарде квалитета и перформанси. Наш широк асортиман производа, ригорозна контрола квалитета и посвећеност иновацијама чине нас поузданим партнером за водоинсталатерске пројекте свих величина.
